Se você já enfrentou marcas de trepidação em superfícies usinadas, perda de repetibilidade em células robotizadas ou o desgaste prematuro de patins mecânicos antes do término da vida útil projetada, sabe perfeitamente que a tolerância a erros no chão de fábrica é zero. A perda de exatidão em eixos de movimentação linear drena silenciosamente a lucratividade da sua operação, resultando em refugos dispendiosos, paradas não programadas e retrabalho constante. Na engenharia de precisão, uma variação de poucos micrômetros na trajetória do bloco de esferas é a diferença entre um componente perfeito e uma linha de produção paralisada.

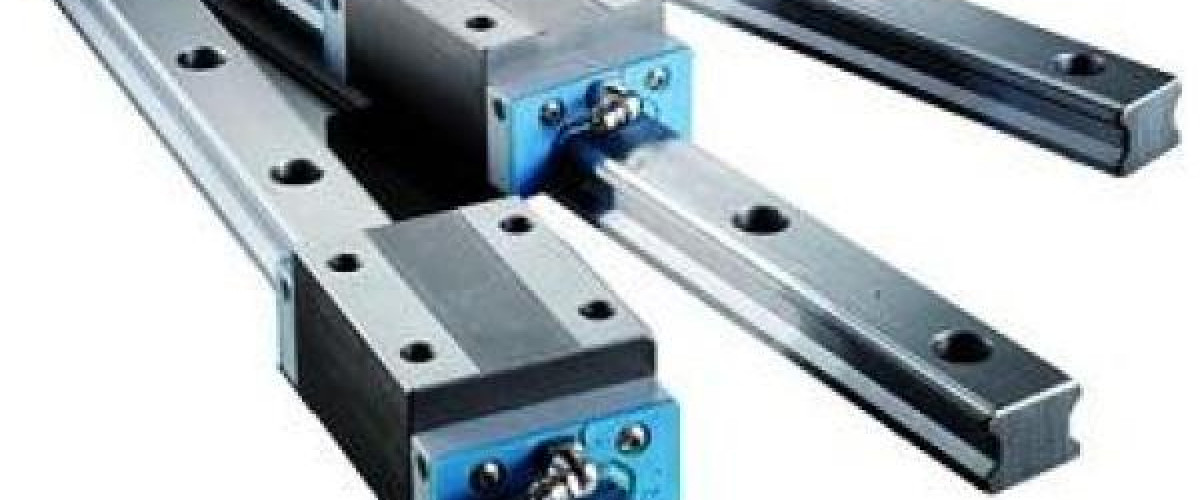

Maximize a precisão da sua guia linear industrial
Para obter o rendimento máximo de um sistema de movimentação por perfil guia, é fundamental compreender que o conjunto não funciona de forma isolada. A exatidão do movimento é o resultado direto do equilíbrio entre a rigidez estrutural, o controle de folgas internas e o perfeito assentamento do trilho sobre a base da máquina. Quando projetamos ou atualizamos um equipamento industrial, o perfil do arco gótico das pistas de rolamento permite que as esferas façam contato em quatro pontos distintos, distribuindo as cargas equivalentes em todas as quatro direções principais: radial, radial reversa e laterais.
No entanto, a escolha do modelo genérico sem a consideração dos esforços momentos de pitch, yaw e roll frequentemente compromete o desempenho final. Para aplicações de altíssima exigência, onde a deformação elástica sob carga precisa ser eliminada, o dimensionamento correto envolve avaliar não apenas a capacidade de carga estática e dinâmica, mas também o comportamento da deformação da esfera sob estresse mecânico. A utilização de guias perfiladas com recirculação de esferas ou rolos exige que a estrutura de suporte acompanhe a retilineidade esperada do conjunto, evitando que desalinhamentos de montagem se transformem em tensões internas destrutivas.
Classes de Tolerância e a Seleção Estratégica da Pré-carga
O nível de pré-carga aplicado aos patins industriais determina diretamente a rigidez e a capacidade de absorção de vibrações da máquina. A pré-carga consiste na seleção controlada de esferas ou rolos de diâmetro levemente superior ao espaço entre as pistas do patim e do trilho, eliminando completamente qualquer folga radial e aumentando a estabilidade do sistema sob forças oscilantes.
- Pré-carga Nula ou Leve (Z0 / ZA): Indicada para equipamentos onde o atrito de partida precisa ser mínimo e o foco principal é a movimentação suave com cargas constantes, como em equipamentos de medição ou impressoras 3D industriais.
- Pré-carga Média (ZB): O padrão ideal para centros de usinagem CNC, máquinas de corte a laser e eixos de robótica industrial, onde a presença de cargas de impacto e forças de usinagem exige alta rigidez sem gerar aquecimento excessivo por atrito.
- Pré-carga Alta (ZH): Reservada para barramentos pesados, retíficas e fresadoras de grande porte que exigem máxima resistência à deformação elástica sob torque extremo.
É preciso atentar para o fato de que aumentar a pré-carga eleva a força de atrito operacional. Esse atrito gera calor, o que pode causar dilatação térmica diferencial se o calor não for dissipado corretamente. Portanto, a seleção da classe de tolerância — que varia de Normal (N) a Ultra Precisão (UP) — deve estar alinhada com as condições térmicas reais do ambiente de trabalho.
O impacto da deflexão dinâmica no acabamento superficial
Quando uma ferramenta de usinagem entra em contato com o material, as forças de corte geram vibrações de alta frequência. Se o conjunto de guias perfiladas não possuir a rigidez adequada, o patim sofrerá uma deflexão micro-métrica dinâmica. Esse fenômeno gera o efeito chamado "chatter" ou marcas de vibração na peça acabada. A correta especificação da pré-carga desloca a frequência natural da estrutura, prevenindo a ressonância mecânica e elevando significativamente a qualidade do acabamento superficial.
Erros Frequentes na Montagem Mecânica e Alinhamento de Trilhos
A melhor guia perfilada do mundo falhará prematuramente se for instalada sobre uma superfície deformada ou fora de esquadro. Um dos erros mais comuns na manutenção industrial é apertar os parafusos de fixação do trilho sem utilizar uma metodologia padronizada de alinhamento com relógio comparador e gabarito de encosto.
O procedimento correto exige a definição clara do trilho mestre e do trilho escravo. O trilho mestre deve ser pressionado contra o ombro de apoio da usinagem da base com o torque e a ordem sequencial de aperto indicados pelo fabricante. Somente após a fixação perfeita do trilho mestre e a verificação do paralelismo ao longo de todo o curso, o trilho escravo deve ser alinhado e fixado, garantindo que o movimento ocorra sem travamentos ou pontos de engripamento.
Em projetos onde a estrutura não possui bases retificadas de alta precisão para assentamento de perfil, a implementação de sistemas alternativos baseados em eixo linear de alta precisão pode ser uma excelente alternativa técnico-econômica, especialmente em automatismos leves e linhas de embalagem onde pequenas variações dimensionais da estrutura são absorvidas pelo sistema.
Tribologia Aplicada: Lubrificação Integrada e Vedações Industriais
A falha por fadiga superficial (flaking) em guias mecânicas é frequentemente precipitada por contaminação externa ou deficiência na película lubrificante. A área de contato entre as esferas e a pista opera sob o regime de lubrificação elastohidrodinâmica (EHL), onde pressões extremas exigem a presença ininterrupta de um filme de óleo ou graxa de alta viscosidade.
Em ambientes industriais severos, marcados pela presença de poeira abrasiva, limalha de ferro ou cavacos de usinagem, os raspadores padrão dos patins podem não ser suficientes. Nesses cenários, é indispensável a adoção de acessórios de vedação avançados:
- Vedações duplas pontuais: Impedem a entrada de partículas finas que conseguem ultrapassar o primeiro raspador externo.
- Raspadores metálicos reforçados: Removem cavacos quentes ou resíduos aderidos ao trilho antes que eles danifiquem os lábios de borracha dos selos internos.
- Unidades de auto-lubrificação acopladas: Reservatórios impregnados com óleo sintético de alta viscosidade que alimentam as pistas de rolamento de forma contínua, multiplicando por até cinco vezes os intervalos de manutenção preditiva.
Ao selecionar a graxa lubrificante, deve-se considerar a taxa de velocidade dN e a temperatura operacional. Graxas à base de complexo de lítio com aditivos de Extrema Pressão (EP) são as mais recomendadas para a maioria das aplicações com patins e trilhos industriais.
Sincronização entre Guia e Sistema de Acionamento de Alta Precisão
De nada adianta garantir um paralelismo de trilhos na casa dos micrômetros se o sistema encarregado de empurrar o conjunto mecânico apresentar folga folga axial (backlash) ou variações no passo. A precisão do posicionamento linear é resultado direto da sinergia entre o guiamento e o acionamento.
Para sistemas que requerem alta eficiência mecânica, rigidez extrema e posicionamento exato, o padrão ouro do mercado é integrar a guia a um fuso de esferas de alto desempenho. A combinação de ambos elimina completamente o efeito *stick-slip* (atrito de adesão), permitindo movimentos micro-métricos contínuos e sem solavancos, essenciais para usinagens CNC e equipamentos médicos de alta sensibilidade.
Por outro lado, em aplicações que exigem movimentos rápidos e com menor esforço estrutural, mas que ainda exigem ajustes finos de montagem, a utilização de um solução em rolamento linear ajustável surge como uma opção versátil e altamente eficiente para absorver pequenas desalinhamentos de montagem sem comprometer o fluxo de produção.
Diagnóstico Preditivo: Como Identificar a Perda de Precisão Antes da Quebra
A engenharia de manutenção moderna não espera a quebra do equipamento para agir. Identificar os sinais prematuros de degradação do sistema linear evita paradas catastróficas e prejuízos operacionais. Os principais indicadores de que a sua guia industrial precisa de atenção técnica incluem:
Aumento do ruído operacional: Um som agudo ou rangido contínuo indica falta de lubrificação ou início de micro-descascamento (spalling) nas pistas internas das esferas.
Variação no torque de deslocamento: Se o motor de passo ou servomotor exigir picos de corrente mais altos para movimentar o eixo em pontos específicos do curso, há indício claro de desalinhamento de trilhos, torção da base ou contaminação impregnada nas recirculações do patim.
Folga lateral perceptível: Quando o bloco apresenta movimentação angular ao ser forçado manualmente, significa que as esferas sofreram desgaste abrasivo ou que a pré-carga original foi totalmente perdida devido à fadiga do material.
Garanta a Performance Máxima da Sua Operação com a Laparol
Alcançar e manter a precisão absoluta em sistemas de movimentação linear exige conhecimento técnico aprofundado, dimensionamento correto e componentes de procedência indiscutível. Como especialistas em componentes industriais, na Laparol Rolamentos Industriais compreendemos os desafios práticos vivenciados por engenheiros de projetos, chefes de manutenção e compradores do setor fabril.
Não permita que especificações inadequadas ou componentes de qualidade duvidosa limitem a produtividade e a qualidade da sua fábrica. Nossa equipe de engenharia consultiva está pronta para analisar o seu projeto, indicar as soluções com a pré-carga e vedação ideais para o seu ambiente de trabalho e fornecer as melhores marcas globais com entrega ágil e suporte técnico especializado.
Entre em contato hoje mesmo com os especialistas da Laparol e descubra como elevar a precisão, a vida útil e a rentabilidade do seu maquinário a um novo patamar operacional.
